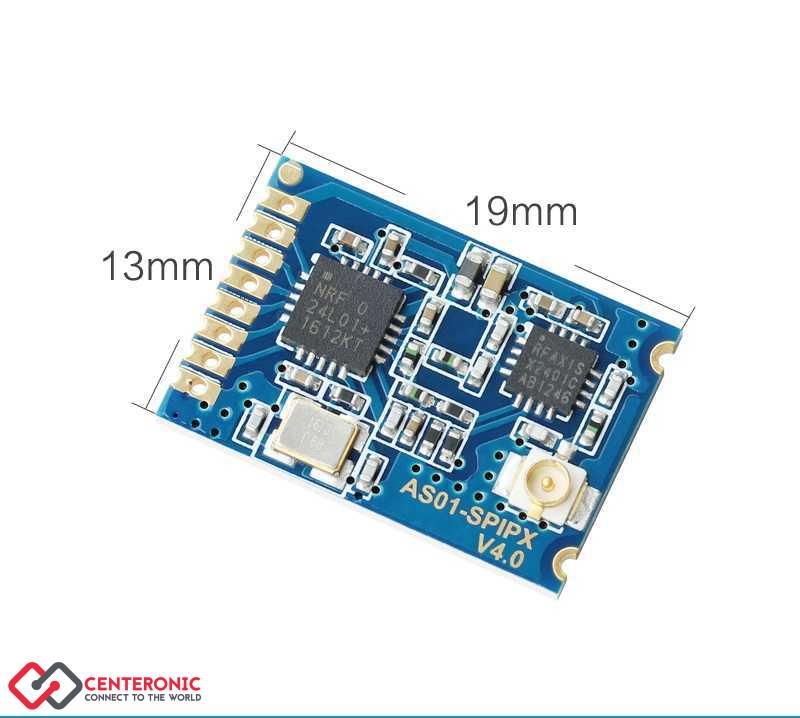

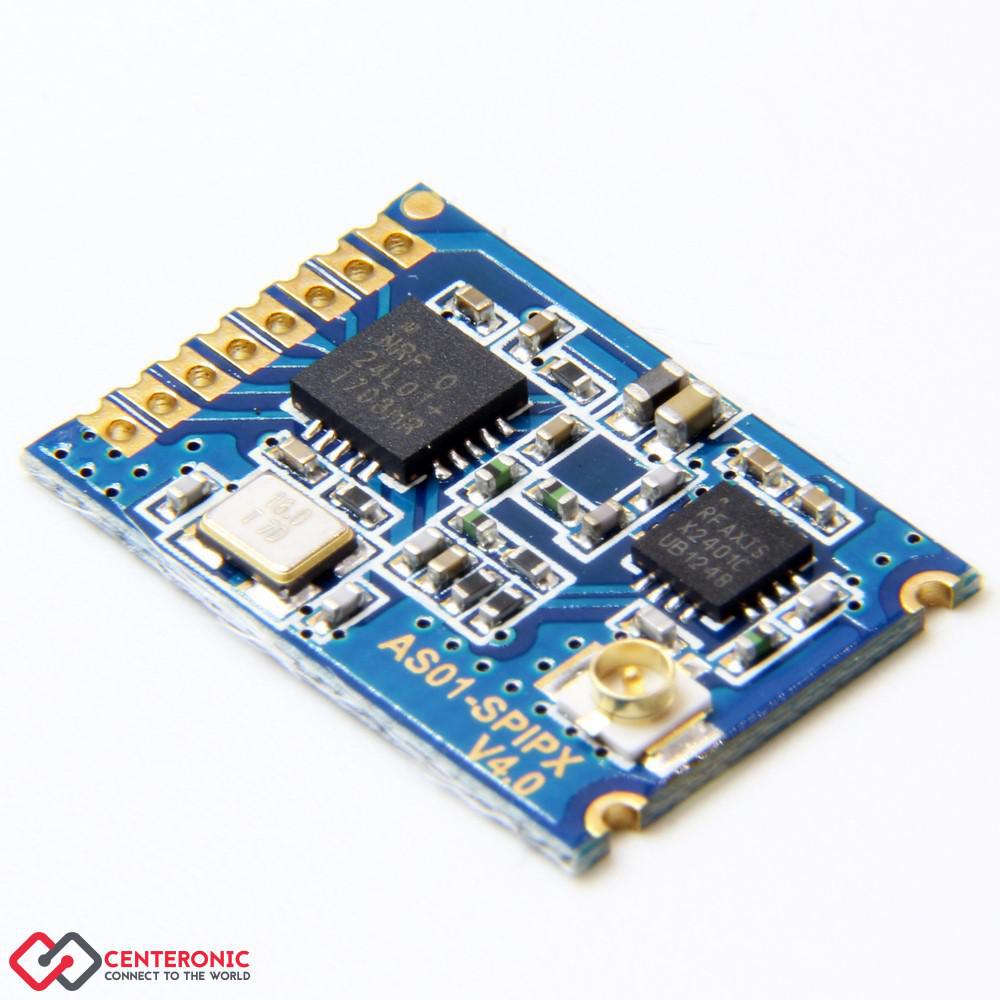

ماژول NRF24L01+PA+LNA RF

چیپ NRF24L01 نمونه تصحیح شده با امکانات بیشتر و دیتا ریت بالاتر چیپ NRF2401 است که توسط شرکت NORDIC در اوایل سال 2008 معرفی شد .این چیپ  یک ماژول بسیار عالی برای ارسال و دریافت اطلاعات بدون خطا است چیزی که در ماژول های HMTR یا حتی درRFMXX ها یا به کلی وجود نداشت یا این که مشکلات خاص خود را داشت.

مدولاسیون ارتباطی این ماژول به صورت GFSK است , همان مدولاسیونی که در تکنولوژیBLUETOOTH  استفاده شده و به صورت انحصاری در دست چند شرکت بزرگ مثلBLUETOOTH و  NORDIC SEMICONDUCTOR  و TEXAS INSTRUMENTو چند شرکت دیگر قرار دارد.

فرکانس ارتباطی این چیپ 2.4 گیگا هرتز است که این خاصیت آن ویژگی های زیادی را برای ما به ارمغان می آورد از جمله کوچک شدن سایز آنتن که حتی میتوان از خود PCB به صورت یک آنتن استفاده کرد , مورد دیگر هم به دلیل فرکانس بالا بسیار راحت تر از دیوار یا اجسام دیگر عبور می کند و با عث می شود که برد بیشتری هم به ما بدهد , می توانید فرکانس RFM12 یا HMTR را با این چیپ مقایسه کنید ، می بینید که فرکانس این سری از ماژول ها حداقل چند برابر آن ها است.

این چیپ به صورت دو طرفه کار می کند و در کل شما فقط به 2 عدد از این چیپ ها برای ارتباط لازم دارید (مشابه RDM12)دیتا ریت این چیپ حداکثر 2 مگا بیت بر ثانیه است که می توان از آن برای انتقال اطلاعات سنگینی مشابه صوت و یا حتی ویدئو استفاده کرد.

وجود یک طبقه تقویت کننده بر روی ماژول و وجود آنتن باعث گشته تا برد ماژول به طرز چشمگیری افزایش یابد.

این ماژول به دلیل چیپ باکیفیت و دارا بودن آنتن بر روی خود بردی در حدود 1100 متر داشته که از ماژول های مشابه موجود در بازار به مراتب با کیفیتتر است.

برخی از ویژگی های این محصول :

طبقه تقویت کننده گیرنده و فرستنده داخلی

• حداکثر دیتاریت تا 2 مگابایت بر ثانیه در فضای باز
• جریان مصرفی بسیار پایین (12 میلی آمپر )
• دارای تنظیم کننده داخلی و بی نیاز از تامین ولتاژ های مختلف
• مجهز به تکنولوژی پیشرفته SHOCKBURST
• قابلیت اتصال چند ماژول به هم از طریق بی سیم و ایجاد یک شبکه محلی
• قابلیت تحمل ولتاژ 5 ولت بر روی پین های دیتا
